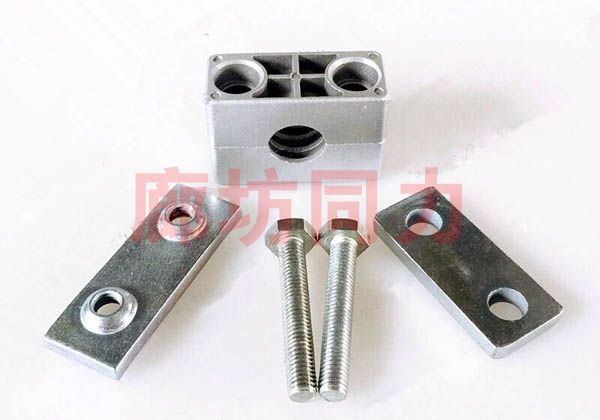

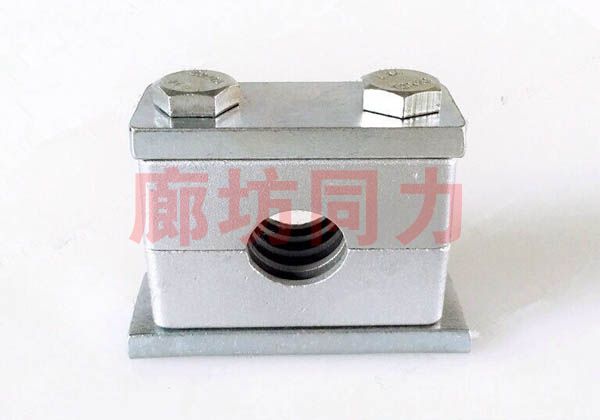

重型鋁合金管夾
品牌：同力
產地：河北廊坊
發貨包裝方式：紙箱包裝外套編織袋、塑料袋、免熏蒸歐式托盤，也可按要求定制。
類別：重型管夾類
材質材料：碳鋼/不銹鋼/鋁鎂合金
螺栓性能等級：4.8級 5.8級 8.8級 10.8級 12.8級
加工定制：是（來圖加工、來樣加工、來料加工）
規格型號：根據客戶需求
顏色：鋁合金本色（可根據客戶要求定制）
防腐處理/表面處理：鍍白鋅、鍍彩鋅、熱鍍鋅、熱浸鋅、鍍鎳、鍍鉻、克羅米、發黑、達克羅、特氟龍、噴漆、噴涂、拋光。
涂層厚度：50-80UM
使用年限：3-5年，根據使用環境。
產品形狀：方形
存儲方法：存放于干燥的地方，不要堆放在陰冷潮濕的地方，避免產品生銹或者氧化。
執行標準：JB/ZQ4513-1997標準
產品描述

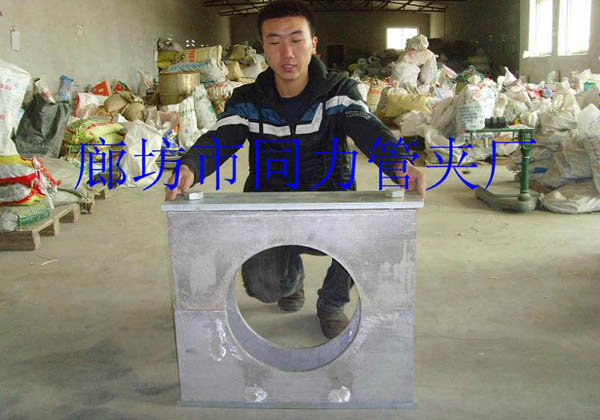

重型系列管夾適用于11種尺寸的高機械壓力管道，管道外徑6-508mm。重型鋁合金管夾的材質是鋁鎂合金，代號為AL。鋁合金管夾強度高耐高溫，適用于壓力大和溫度高的管道。該產品結構簡單堅固耐用，是管道固定施工的優良部件。
詳細介紹

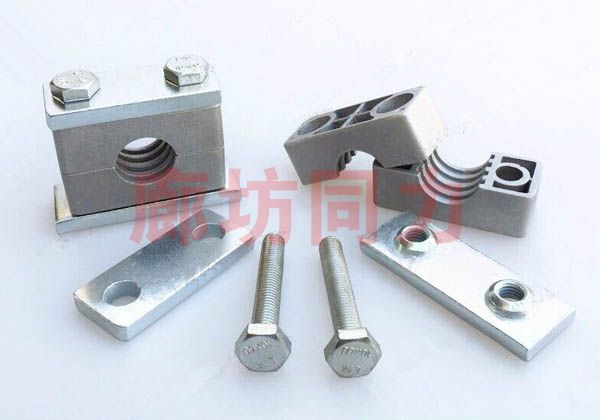

產品特點：
螺栓：碳鋼（4.8級或8.8級）/不銹鋼（XUS304或XUS316）
蓋板：碳鋼（鍍鋅或磷化）/不銹鋼（XUS304或XUS316）
管夾體：PP/PA/AL/Q235/SS304/XS316
焊接底板：碳鋼（鍍鋅或磷化）/不銹鋼（XUS304或XUS316）
導軌螺母：碳鋼（鍍鋅或磷化）/不銹鋼（XUS304或XUS316）
安裝導軌：碳鋼（鍍鋅或磷化）/不銹鋼（XUS304或XUS316）
工作溫度：塑料PP -30℃to+90℃；尼龍PA -40℃to+120℃；鋁合金AL -80℃to+300℃；鋼制Q235A -80℃to+500℃；不銹鋼SS304/SS316 -80℃to+500℃。
應用領域：本產品適用于冶金，石油，化工，車輛，船舶，電力等機械液壓系統中的油、水、氣為介質的固定管道。重型系列管夾適用于中高壓（PN≤31.5Mpa）管道固定。

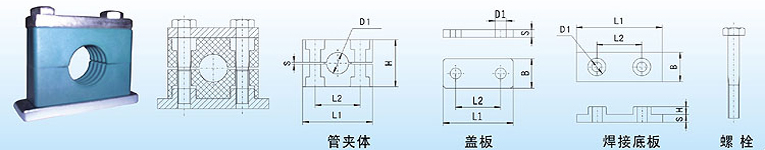

圖紙尺寸：
| 系 列 |
訂貨號 | 管外徑 D1 |
內徑 英寸 |
外徑 英寸 |
管夾體 | 蓋板 | 焊接底板 | 螺栓 | |||||||||||||
| L1 | L2 | H | S | 寬 | L1 | L2 | S | B | D1 | L1 | L2 | B | S | H | D | ||||||
| H1 | *G1-106 | 6 | 55 | 33 | 32 | 2 | 30 | 55 | 33 | 8 | 30 | 11 | 74 | 33 | 30 | 8 | 8 | 18 | M10X45 | ||
| *G1-108 | 8 | ||||||||||||||||||||
| *G1-109.5 | 9.5 | 3/8 | |||||||||||||||||||
| *G1-110 | 10 | 1/8 | |||||||||||||||||||
| *G1-112.7 | 12.7 | 1/2 | |||||||||||||||||||
| *G1-113.5 | 13.5 | 1/4 | |||||||||||||||||||
| *G1-114 | 14 | ||||||||||||||||||||
| *G1-115 | 15 | ||||||||||||||||||||
| *G1-116 | 16 | 5/8 | |||||||||||||||||||
| *G1-117.2 | 17.2 | 3/8 | |||||||||||||||||||
| *G1-118 | 18 | ||||||||||||||||||||
| H2 | *G1-218 | 18 | 70 | 45 | 48 | 2 | 30 | 70 | 45 | 8 | 30 | 11 | 85 | 45 | 30 | 8 | 8 | 18 | M10X60 | ||
| *G1-219 | 19 | 3/4 | |||||||||||||||||||
| *G1-220 | 20 | ||||||||||||||||||||
| *G1-221.3 | 21.3 | 1/2 | |||||||||||||||||||
| *G1-222 | 22 | 7/8 | |||||||||||||||||||
| *G1-225 | 25 | 1 | |||||||||||||||||||
| *G1-226.9 | 26.9 | 3/4 | |||||||||||||||||||
| *G1-228 | 28 | ||||||||||||||||||||
| *G1-230 | 30 | ||||||||||||||||||||
| H3 | *G1-330 | 30 | 85 | 60 | 60 | 2 | 30 | 85 | 60 | 8 | 30 | 11 | 100 | 60 | 30 | 8 | 8 | 18 | M10X70 | ||
| *G1-332 | 32 | 11/4 | |||||||||||||||||||
| *G1-333.7 | 33.7 | 1 | |||||||||||||||||||
| *G1-335 | 35 | ||||||||||||||||||||
| *G1-338 | 38 | 11/2 | |||||||||||||||||||
| *G1-340 | 40 | ||||||||||||||||||||
| *G1-342 | 42 | 11/4 | |||||||||||||||||||
| H4 | *G1-442 | 42 | 11/4 | 115 | 90 | 89 | 3 | 45 | 115 | 90 | 8 | 45 | 14 | 140 | 90 | 45 | 10 | 8 | 20 | M12X100 | |
| *G1-444.5 | 44.5 | 13/4 | |||||||||||||||||||
| *G1-448.3 | 48.3 | 11/2 | |||||||||||||||||||
| *G1-450.8 | 50.8 | 2 | |||||||||||||||||||
| *G1-455 | 55 | ||||||||||||||||||||
| *G1-457 | 57 | 21/4 | |||||||||||||||||||
| *G1-460.3 | 60.3 | 2 | |||||||||||||||||||
| *G1-463.5 | 63.5 | 21/2 | |||||||||||||||||||
| *G1-465 | 65 | ||||||||||||||||||||
| *G1-470 | 70 | ||||||||||||||||||||
| H5 | *G1-570 | 70 | 150 | 122 | 120 | 3.5 | 60 | 150 | 122 | 8 | 60 | 18 | 180 | 122 | 60 | 10 | 12 | 24 | M16X130 | ||
| *G1-575 | 75 | ||||||||||||||||||||
| *G1-576.1 | 76.1 | 22/1 | 3 | ||||||||||||||||||
| *G1-580 | 80 | ||||||||||||||||||||
| *G1-582.5 | 82.5 | 31/4 | |||||||||||||||||||
| *G1-588.9 | 88.9 | 3 | |||||||||||||||||||
| H6 | *G1-688.9 | 88.9 | 3 | 205 | 168 | 167 | 4 | 80 | 205 | 168 | 12 | 80 | 22 | 225 | 168 | 80 | 15 | 18 | 30 | M20X190 | |
| *G1-6100 | 100 | ||||||||||||||||||||
| *G1-6102 | 102 | 31/2 | |||||||||||||||||||
| *G1-6108 | 108 | 41/4 | |||||||||||||||||||
| *G1-6114 | 114 | 4 | |||||||||||||||||||
| *G1-6127 | 127 | 5 | |||||||||||||||||||
| *G1-6133 | 133 | 51/4 | |||||||||||||||||||
| H7 | *G1-7133 | 133 | 51/4 | 250 | 205 | 200 | 4 | 90 | 250 | 205 | 12 | 90 | 26 | 270 | 205 | 90 | 15 | 21 | 30 | M24X220 | |
| *G1-7140 | 140 | 5 | |||||||||||||||||||
| *G1-7152 | 152 | 6 | |||||||||||||||||||
| *G1-7159 | 159 | 61/4 | |||||||||||||||||||
| *G1-7165 | 165 | 61/2 | |||||||||||||||||||
| *G1-7168 | 168 | 6 | |||||||||||||||||||
| H8 | *G1-8168 | 168 | 6 | 336 | 265 | 270 | 5 | 120 | 336 | 265 | 20 | 120 | 35 | 380 | 265 | 120 | 25 | 21 | 35 | M30X300 | |
| *G1-8177.8 | 177.8 | 7 | |||||||||||||||||||
| *G1-8193.7 | 193.7 | 75/8 | |||||||||||||||||||
| *G1-8216 | 216 | 81/2 | |||||||||||||||||||
| *G1-8219 | 219 | 8 | |||||||||||||||||||
| H9 | *G1-9219 | 219 | 8 | 470 | 395 | 410 | 8 | 160 | 470 | 395 | 25 | 160 | 25 | 520 | 395 | 160 | 30 | 38 | 40 | M30X450 | |
| *G1-9273 | 273 | 10 | |||||||||||||||||||
| *G1-9324 | 324 | 12 | |||||||||||||||||||
